當前位置：首頁 > 產品中心 > 直線導軌 > SNHA20C 方形高組裝滑塊

類目：直線導軌

品牌：JYU

型號：SNHA20C

樣本：PDF下載

在線詢價

產品詳情

規格:20
長度:77.4
寬度:44
組合高度:30
導軌孔距:60
安裝孔尺寸:32*36

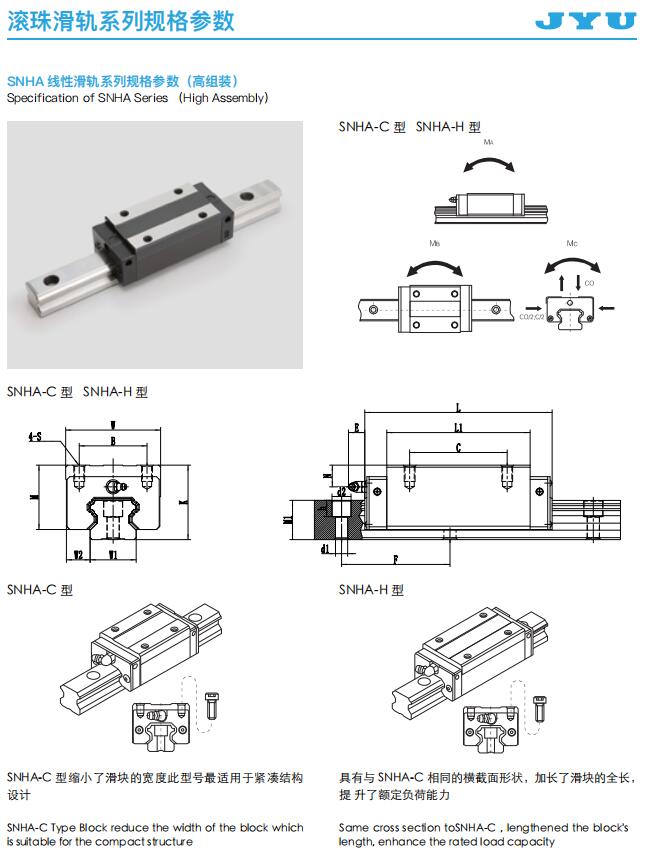

型號 Model	外形尺寸 Physical Dimension					滑塊尺寸 Block Dimension									油嘴規格 Grease Nipple Specification
	高度M Height M	寬度W Wight W		長度L Length L		B	C	S		L1	T	K	N	E

SNHA15C	28	34		61.8		26	26	M4x0.7x5		39.8	6	24	4.3	5.5	G-M4
SNHA20C	30	44		77.4		32	36	M5x0.8x6		50.8	8	26	5	12	G-M6
SNHA20H	30	44		93.4		32	50	M5x0.8x6		66.8	8	26	5	12	G-M6
SNHA25C	40	48		83.5		35	35	M6x8		59.5	10	34.5	10	12	G-M6
SNHA25H	40	48		102.6		35	50	M6x8		78.6	10	34.5	10	12	G-M6
SNHA30C	45	60		100.5		40	40	M8x10		70.5	12	38	10	12	G-M6
SNHA30H	45	60		123		40	60	M8x10		93	12	38	10	12	G-M6
SNHA35C	55	70		113.9		50	50	M8x12		80.5	12	47.5	15	12	G-M6
SNHA35H	55	70		139.2		50	72	M8x12		105.8	12	47.5	15	12	G-M6
SNHA45C	70	86		138.5		60	60	M10x17		97.7	15	61	20	16	G-PT1/8
SNHA45H	70	86		169.5		60	80	M10x17		128.7	15	61	20	16	G-PT1/8
SNHA55C	80	100		163		75	75	M12x18		118	18	67	21	16	G-PT1/8
SNHA55H	80	100		201		75	95	M12x18		156.1	18	67	21	16	G-PT1/8
SNHA65C	90	126		186		76	70	M16x20		147	23	76	19	16	G-PT1/8
SNHA65H	90	126		246		76	120	M16x20		206.5	23	76	19	16	G-PT1/8
SNHA85C	110	156		247		100	80	M18x25		178.6	30	94	23	16	G-PT1/8
SNHA85H	110	156		303		100	140	M18x25		236	30	94	23	16	G-PT1/8

型號 Model	導軌尺寸 Rail Dimension										基本額定負荷 Basic Load Rating			重量 Weight
	寬度W1 Width W1		W2		高度M1		節距F		d1 xd2xh		C(KN)		Co (KN)	滑塊 Block(kg)		導軌(kg/m) Rail(kg/m)
					HeightM1		Length of pitch F
SNHA15C	15		9,5		15		60		4.5 x 7.5 x 5.3		8.33		13.5	0.2		1.5
SNHA20C	20		12		18		60		6 x 9.5 x 8.5		13.8		23.8	0.34		2.3
SNHA20H	20		12		18		60		6 x 9.5 x 8.5		21.3		31.8	0.43		2.3
SNHA25C	23		12.5		22		60		7x11 x9		19.9		34.4	0.56		3.3
SNHA25H	23		12.5		22		60		7x11x9		27.2		45.9	0.73		3.3
SNHA30C	28		16		26		80		9x14x12		28		46.8	0.91		4.8
SNHA30H	28		16		26		80		9x14x12		37.3		62.5	1.18		4.8
SNHA35C	34		18		29		80		9x14x12		37.3		61.1	1.54		6.6
SNHA35H	34		18		29		80		9x14x12		50.2		81.5	1.99		6.6
SNHA45C	45		20.5		38		105		14x20x17		60		95.6	2.92		11
SNHA45H	45		20.5		38		105		14x20x17		80.4		127	3.1		11
SNHA55C	53		23.5		44		120		16x23x20		88.5		137	4.3		15.1
SNHA55H	53		23.5		44		120		16x23x20		119		183	5.4		15.1
SNHA65C	63		31.5		53		150		18x26x22		141		215	7.3		22.5
SNHA65H	63		31.5		53		150		18x26x22		192		286	9.3		22.5
SNHA85C	85		35.5		65		180		24x35x28		210		310	13		35.2
SNHA85H	85		35.5		65		180		24x35x28		282		412	16		35.2

相同內徑型號

FNHA15C 帶法蘭標準滑塊

FNHA20C 帶法蘭標準滑塊

FNHA20H 帶法蘭加長滑塊

FNHA25C 帶法蘭標準滑塊

FNHA25H 帶法蘭加長滑塊

FNHA30C 帶法蘭標準滑塊

FNHA30H 帶法蘭加長滑塊

FNHA35C 帶法蘭標準滑塊

FNHA35H 帶法蘭加長滑塊

FNHA45C 帶法蘭標準滑塊

FNHA45H 帶法蘭加長滑塊

FNHA55C 帶法蘭標準滑塊
